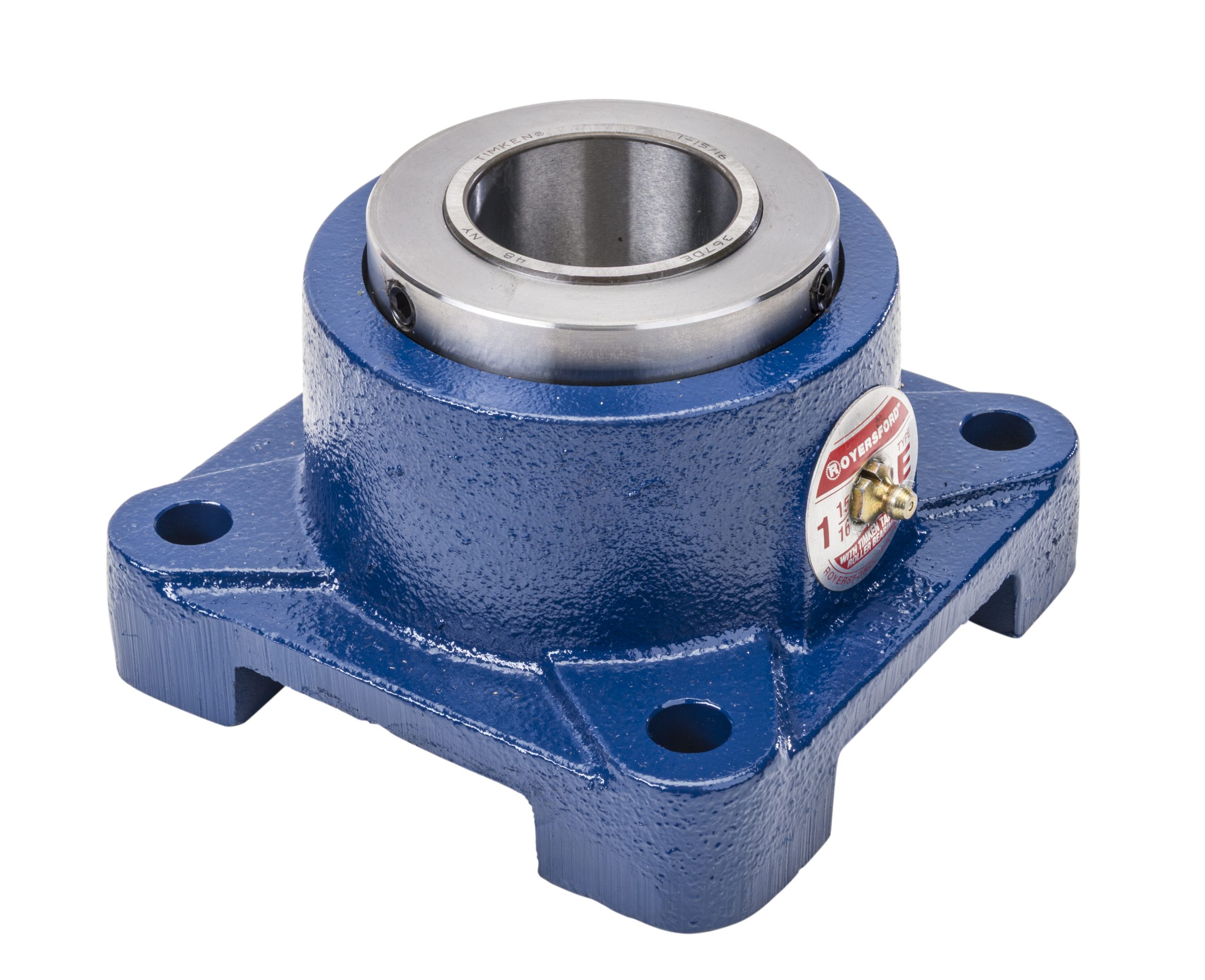

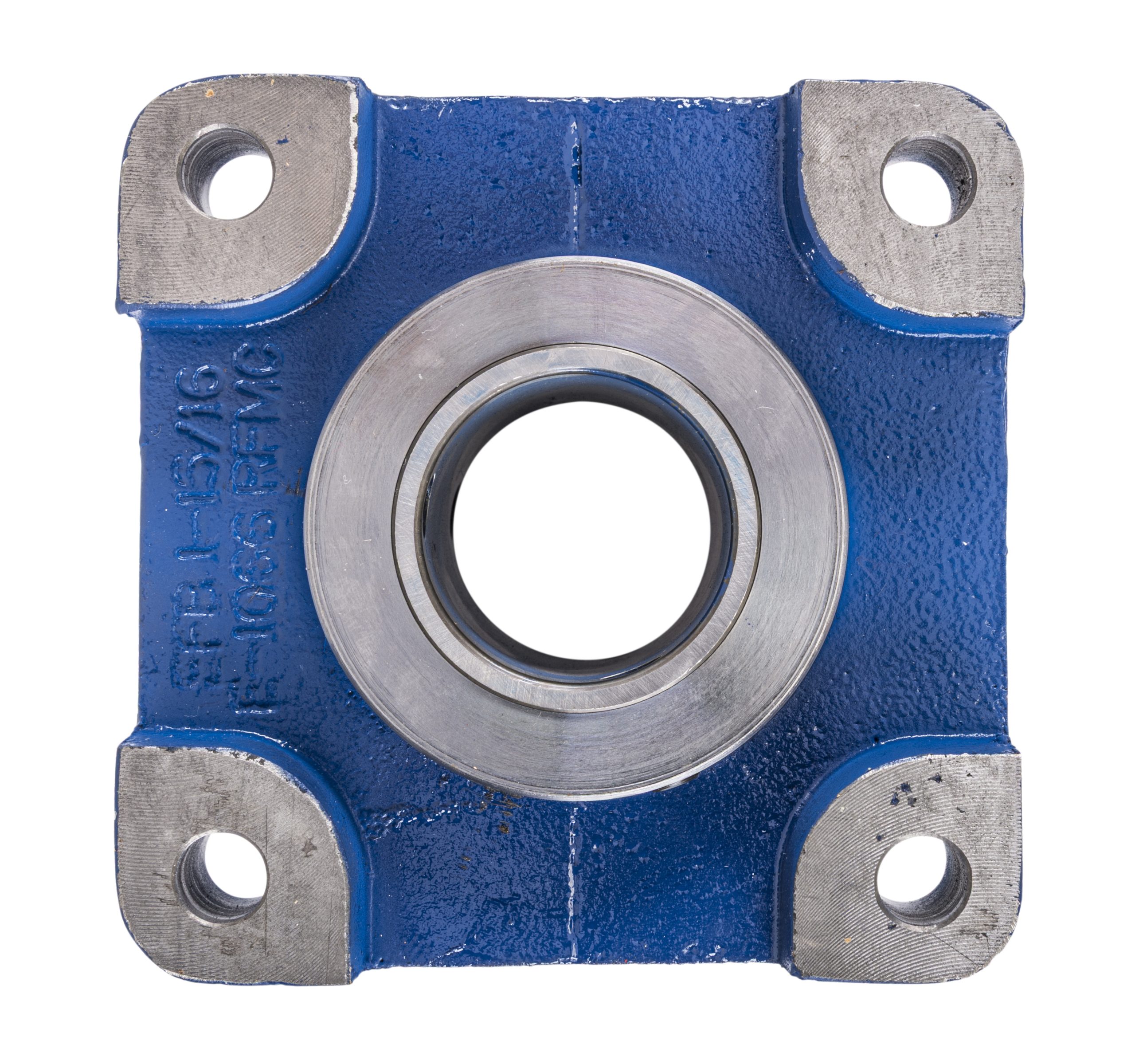

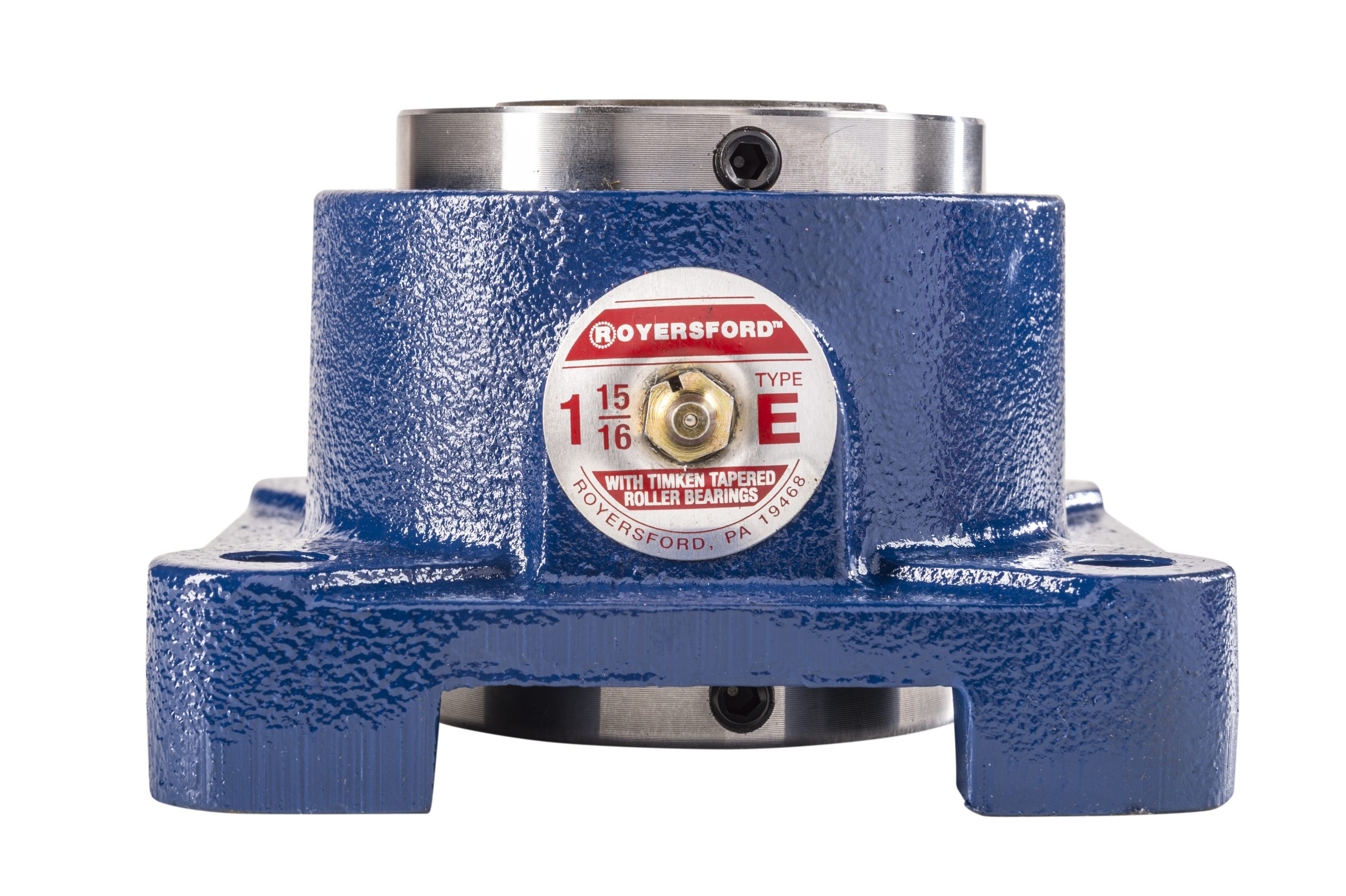

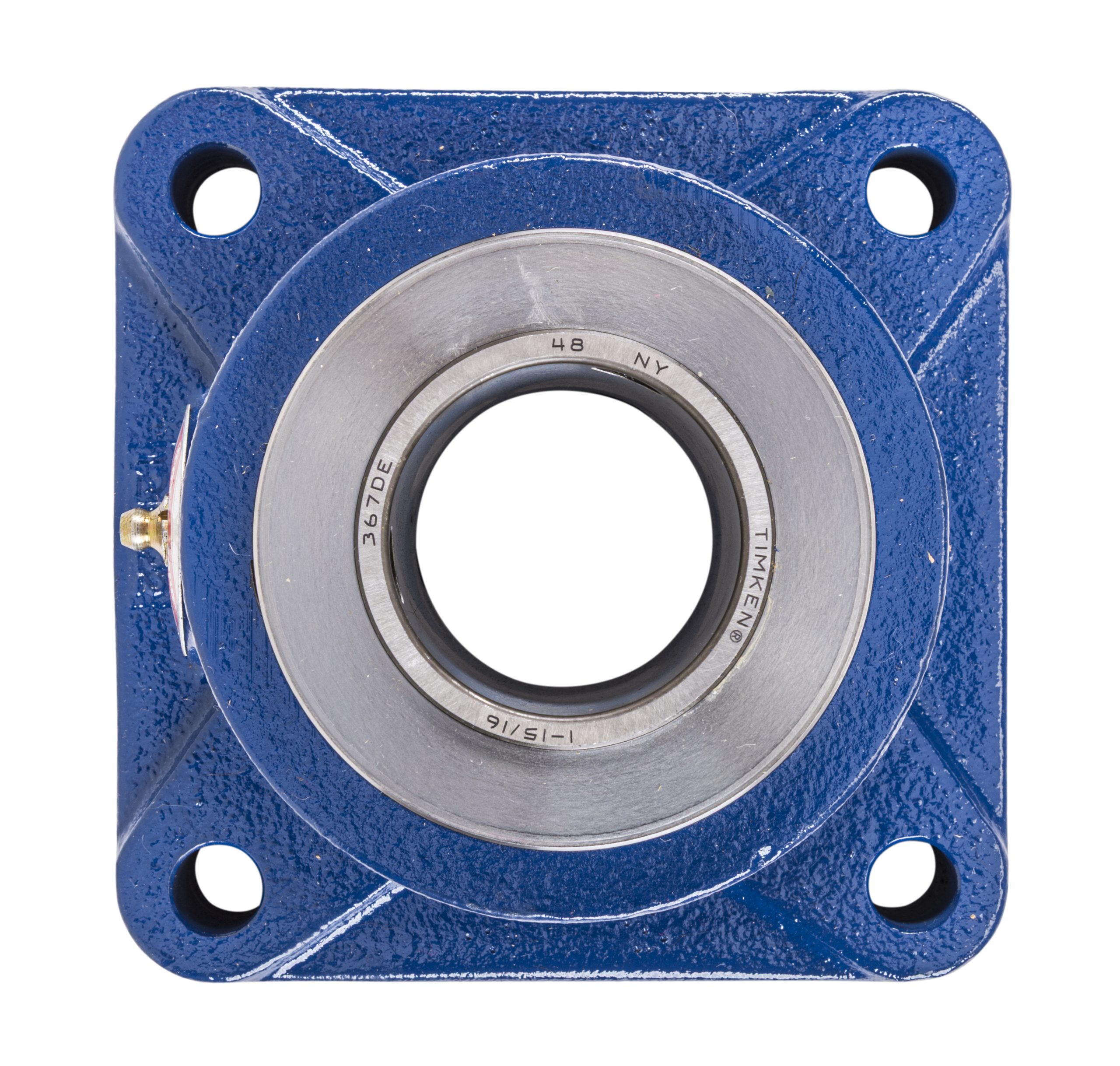

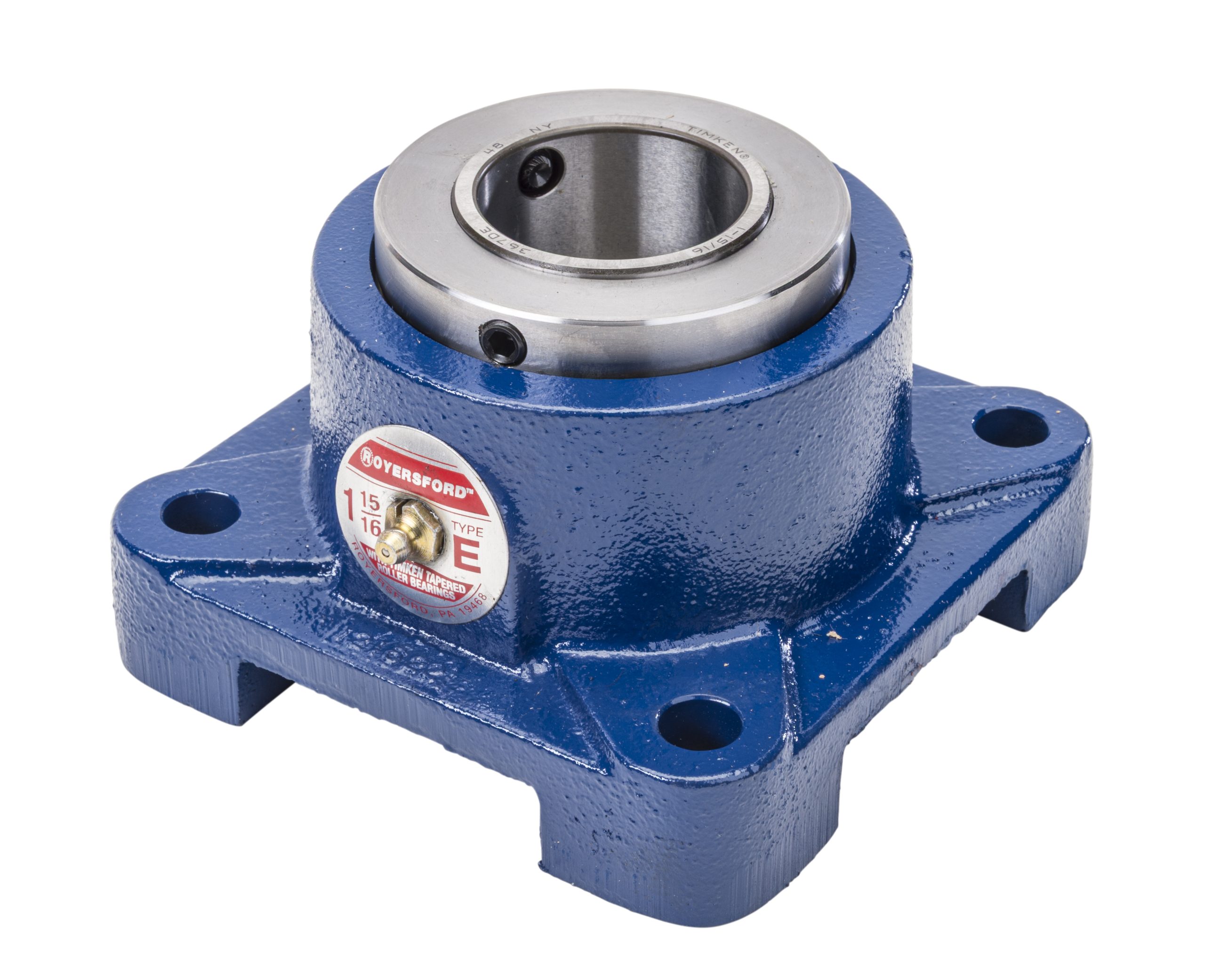

Type E” Square Flange Bearings offer all of the features of the pillow block series. They are available in shaft sizes from 1 3⁄16″ thru 4 1⁄2″. These units are well suited for mounting on horizontal or vertical frames or supports. Gray iron housing furnished unless otherwise specified.

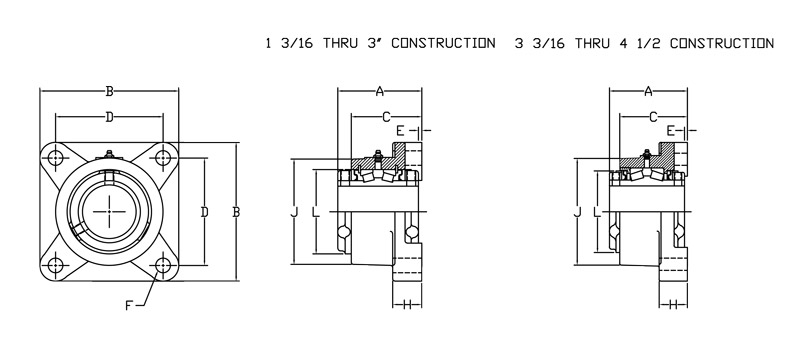

Part Number | Shaft Size (in.) | Wt. (Lbs.) | App. Wt. (lbs.) | Wt. (Oz.) | A (in.) | AA (in.) | B (in.) | BB (in.) | Bolts Size (in.) | C (in.) | CC (in.) | D (in.) | D (Min.) (in.) | D (Max.) (in.) | E (in.) | F (in.) | F Bolt (in.) | F Dia. Bolt (in.) | F Screw (in.) | G (in.) | H (in.) | Inside Dia. (in.) | J (in.) | K (in.) | Keyway Size (in.) | L (in.) | Length (in.) | M (in.) | N (in.) | Number of Bolts | Outside Dia. (in.) | P (in.) | Pipe Tap | Q (in.) | R (in.) | S (in.) | Set Screw (in.) | T (in.) | V (in.) | W (in.) | Width (in.) | Y (in.) | Press No. | Shipping Wt. (lbs.) | Dia. of Work (in.) | Capacity Over Table (in.) | Capacity Over Plate (in.) | Size of Ram (in.) | Leverage Ratio | App. Tons Press. | Height of Press (in.) | Largest Arbor (in.) | Base Dimensions (in.) | Size of Rolls | Number of Rolls | Split Outer Race |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1.1875 | 4.5 | 2.8125 | 3.75 | 3.75 | 3.75 | 2.34375 | 0.0625 | 0.375 | 1 | 2.9375 | 2.25 | |||||||||||||||||||||||||||||||||||||||||||||
1.25 | 4.5 | 2.8125 | 3.75 | 3.75 | 3.75 | 2.34375 | 0.0625 | 0.375 | 1 | 2.9375 | 2.25 | |||||||||||||||||||||||||||||||||||||||||||||
1.375 | 6.9 | 3.0625 | 4.625 | 4.625 | 4.625 | 2.59375 | 0.0625 | 0.5 | 1.0625 | 3.5 | 2.75 | |||||||||||||||||||||||||||||||||||||||||||||
1.4375 | 6.9 | 3.0625 | 4.625 | 4.625 | 4.625 | 2.59375 | 0.0625 | 0.5 | 1.0625 | 3.5 | 2.75 | |||||||||||||||||||||||||||||||||||||||||||||
1.5 | 11 | 3.5 | 5.375 | 5.375 | 5.375 | 2.96875 | 0.125 | 0.5 | 1.1875 | 4.1875 | 3.1875 | |||||||||||||||||||||||||||||||||||||||||||||
1.625 | 11 | 3.5 | 5.375 | 5.375 | 5.375 | 2.96875 | 0.125 | 0.5 | 1.1875 | 4.1875 | 3.1875 | |||||||||||||||||||||||||||||||||||||||||||||
1.6875 | 11 | 3.5 | 5.375 | 5.375 | 5.375 | 2.96875 | 0.125 | 0.5 | 1.1875 | 4.1875 | 3.1875 | |||||||||||||||||||||||||||||||||||||||||||||
1.75 | 12 | 3.625 | 5.625 | 5.625 | 5.625 | 3.09375 | 0.125 | 0.5 | 1.1875 | 4.4375 | 3.4375 | |||||||||||||||||||||||||||||||||||||||||||||
1.875 | 12 | 3.625 | 5.625 | 5.625 | 5.625 | 3.09375 | 0.125 | 0.5 | 1.1875 | 4.4375 | 3.4375 | |||||||||||||||||||||||||||||||||||||||||||||
1.9375 | 12 | 3.625 | 5.625 | 5.625 | 5.625 | 3.09375 | 0.125 | 0.5 | 1.1875 | 4.4375 | 3.4375 | |||||||||||||||||||||||||||||||||||||||||||||
2 | 12 | 3.625 | 5.625 | 5.625 | 5.625 | 3.09375 | 0.125 | 0.5 | 1.1875 | 4.4375 | 3.4375 | |||||||||||||||||||||||||||||||||||||||||||||
2.1875 | 16 | 3.875 | 6.25 | 6.25 | 6.25 | 3.28125 | 0.125 | 0.625 | 1.375 | 4.875 | 3.75 | |||||||||||||||||||||||||||||||||||||||||||||
2.25 | 21 | 4.1875 | 6.875 | 6.875 | 6.875 | 3.5625 | 0.1875 | 0.625 | 1.5 | 5.3125 | 4.0625 | |||||||||||||||||||||||||||||||||||||||||||||
2.4375 | 21 | 4.1875 | 6.875 | 6.875 | 6.875 | 3.5625 | 0.1875 | 0.625 | 1.5 | 5.3125 | 4.0625 | |||||||||||||||||||||||||||||||||||||||||||||
2.5 | 21 | 4.1875 | 6.875 | 6.875 | 6.875 | 3.5625 | 0.1875 | 0.625 | 1.5 | 5.3125 | 4.0625 | |||||||||||||||||||||||||||||||||||||||||||||
2.6875 | 27 | 4.6875 | 7.75 | 7.75 | 7.75 | 3.9375 | 0.1875 | 0.75 | 1.625 | 6 | 4.71875 | |||||||||||||||||||||||||||||||||||||||||||||
2.75 | 27 | 4.6875 | 7.75 | 7.75 | 7.75 | 3.9375 | 0.1875 | 0.75 | 1.625 | 6 | 4.71875 | |||||||||||||||||||||||||||||||||||||||||||||
2.9375 | 27 | 4.6875 | 7.75 | 7.75 | 7.75 | 3.9375 | 0.1875 | 0.75 | 1.625 | 6 | 4.71875 | |||||||||||||||||||||||||||||||||||||||||||||
3 | 27 | 4.6875 | 7.75 | 7.75 | 7.75 | 3.9375 | 0.1875 | 0.75 | 1.625 | 6 | 4.71875 | |||||||||||||||||||||||||||||||||||||||||||||
3.1875 | 52 | 5.25 | 9.25 | 9.25 | 9.25 | 4.5 | 0.25 | 0.75 | 1.875 | 7.25 | 5.4375 | |||||||||||||||||||||||||||||||||||||||||||||
3.25 | 52 | 5.25 | 9.25 | 9.25 | 9.25 | 4.5 | 0.25 | 0.75 | 1.875 | 7.25 | 5.4375 | |||||||||||||||||||||||||||||||||||||||||||||
3.4375 | 52 | 5.25 | 9.25 | 9.25 | 9.25 | 4.5 | 0.25 | 0.75 | 1.875 | 7.25 | 5.4375 | |||||||||||||||||||||||||||||||||||||||||||||
3.5 | 52 | 5.25 | 9.25 | 9.25 | 9.25 | 4.5 | 0.25 | 0.75 | 1.875 | 7.25 | 5.4375 | |||||||||||||||||||||||||||||||||||||||||||||
3.9375 | 75 | 6.5 | 10.25 | 10.25 | 10.25 | 5.625 | 0.25 | 0.875 | 2.125 | 8.25 | 5.9375 | |||||||||||||||||||||||||||||||||||||||||||||
4 | 75 | 6.5 | 10.25 | 10.25 | 10.25 | 5.625 | 0.25 | 0.875 | 2.125 | 8.25 | 5.9375 | |||||||||||||||||||||||||||||||||||||||||||||
4.4375 | 88 | 7.09375 | 10.875 | 10.875 | 10.875 | 5.9375 | 0.34375 | 0.875 | 2.4375 | 8.75 | 6.40625 | |||||||||||||||||||||||||||||||||||||||||||||
4.5 | 88 | 7.09375 | 10.875 | 10.875 | 10.875 | 5.9375 | 0.34375 | 0.875 | 2.4375 | 8.75 | 6.40625 |
Every Royersford bearing is crafted right here in the USA, combining over a century of hands-on experience with the kind of quality you only get from American manufacturing.
