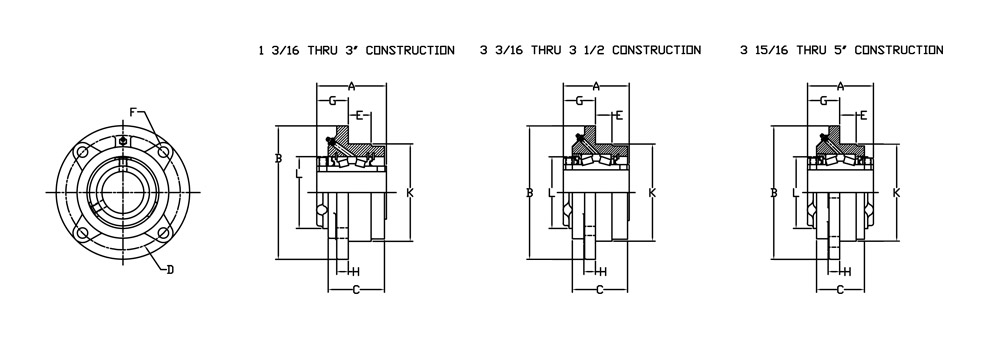

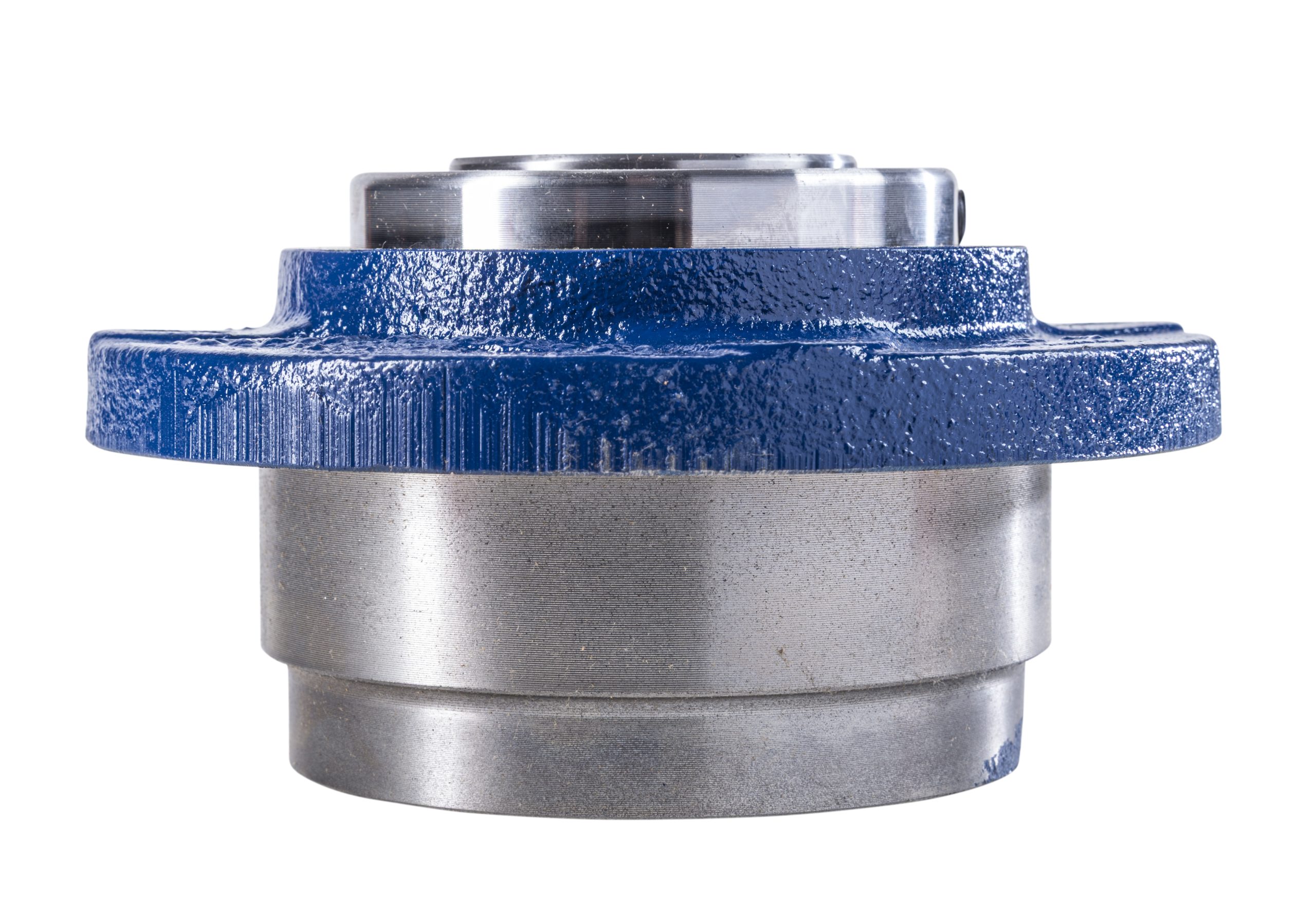

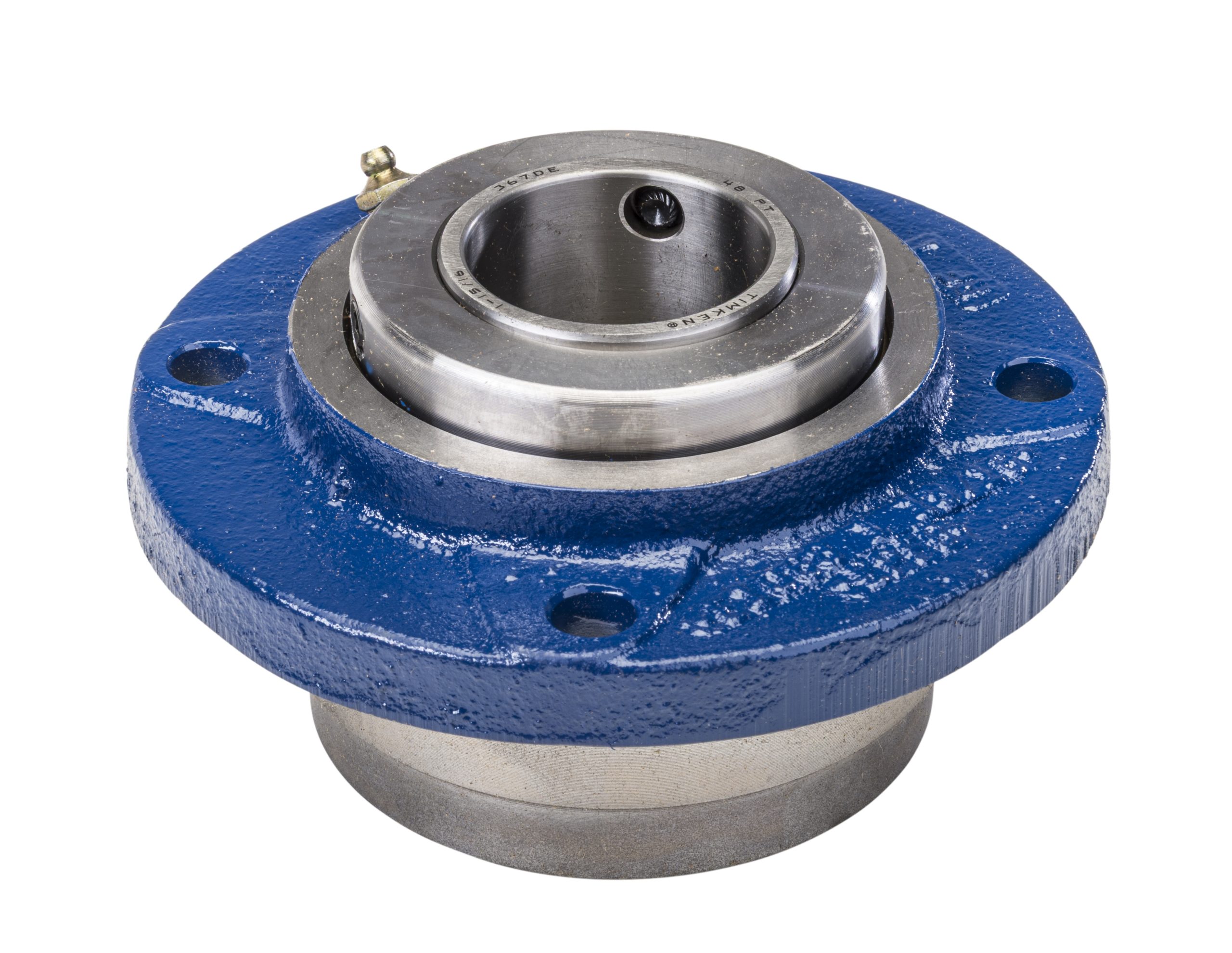

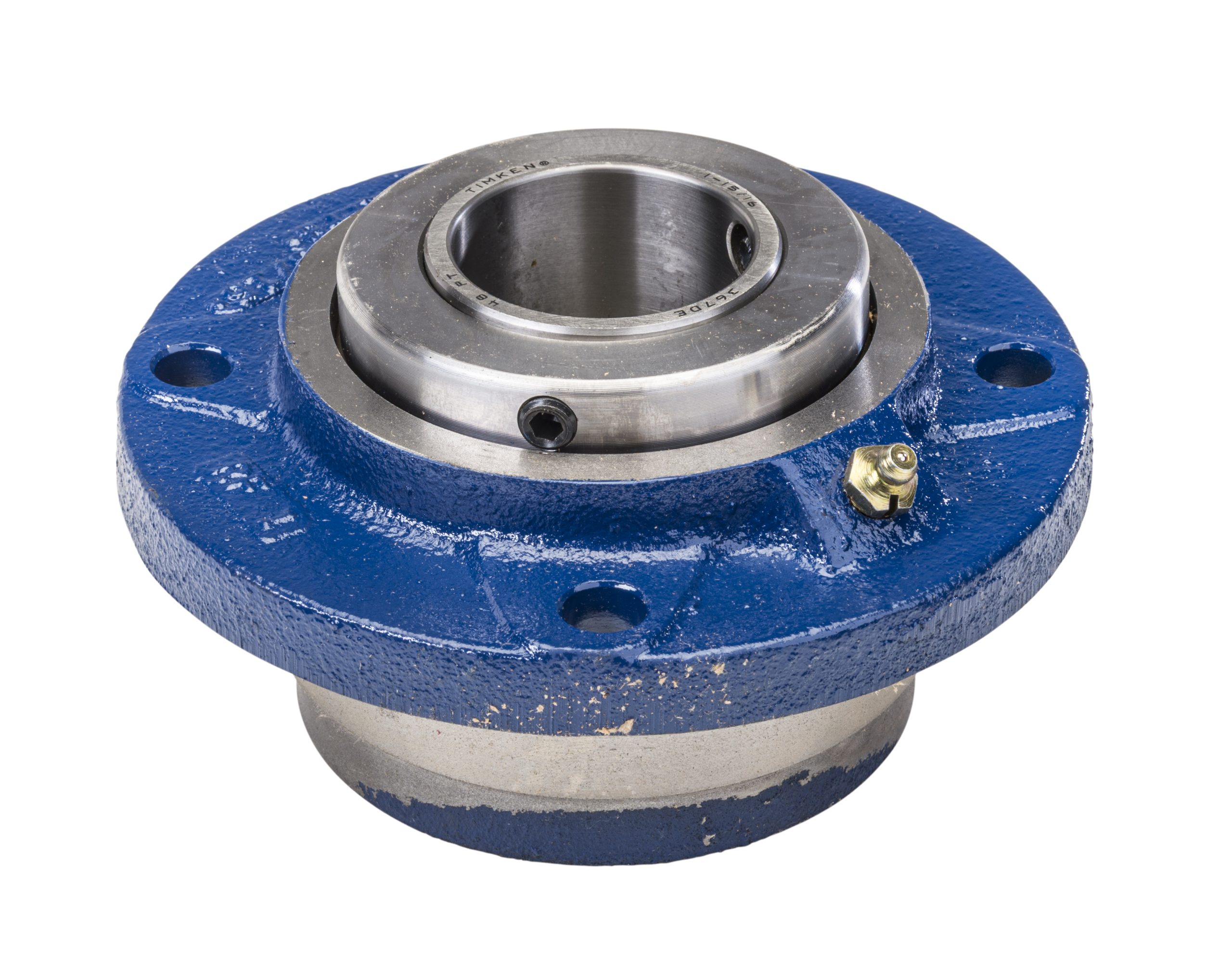

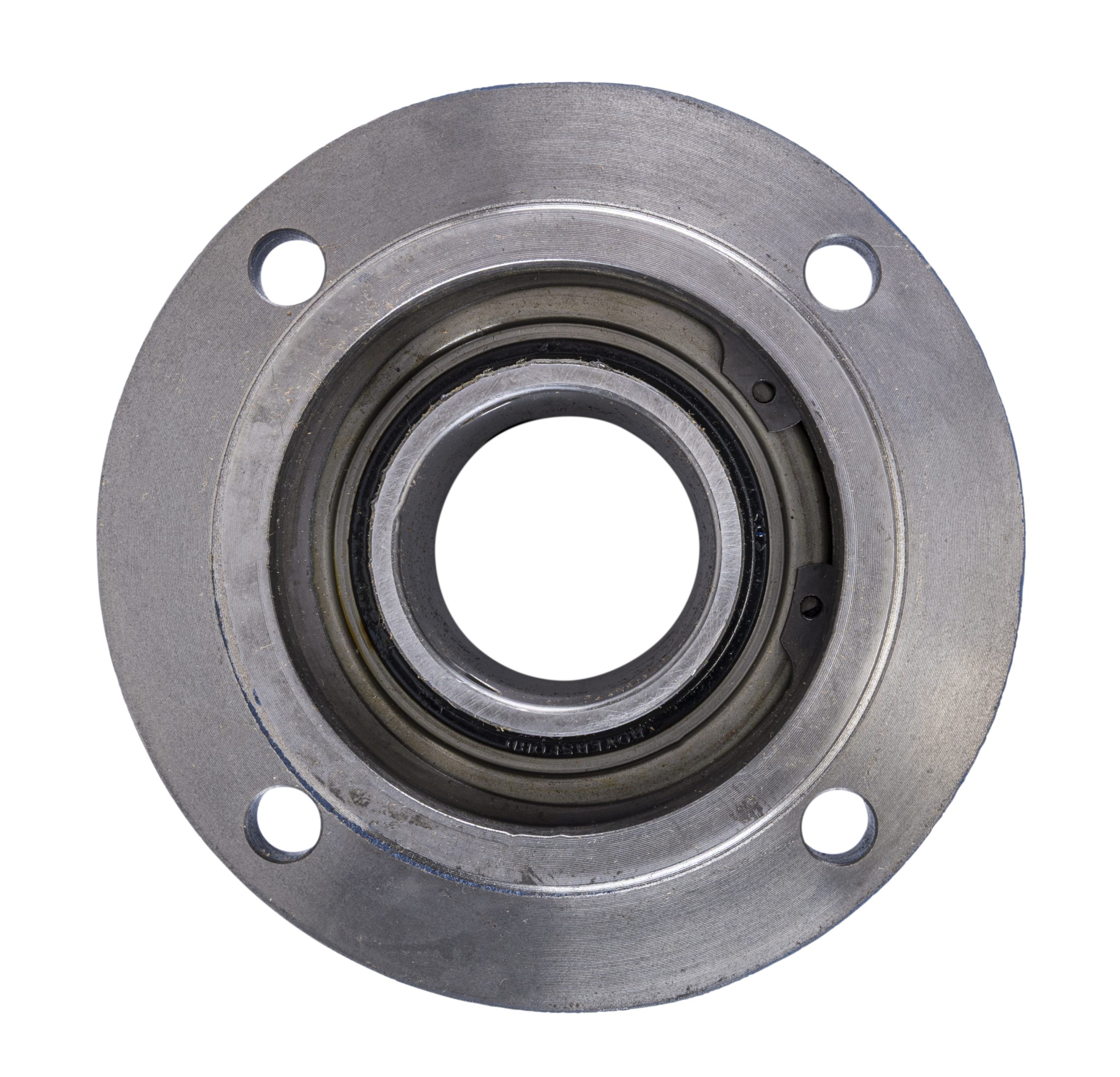

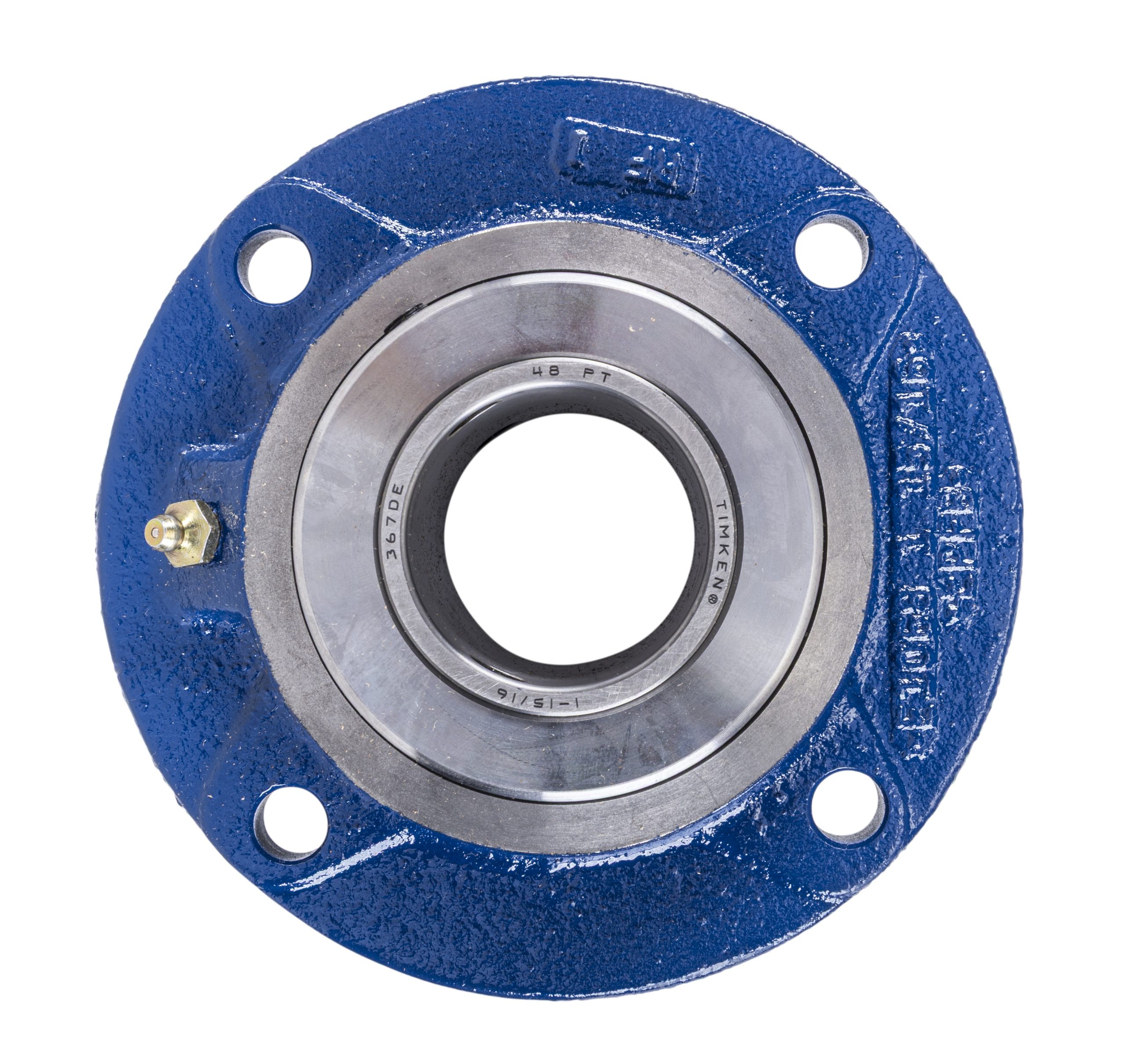

“Type E” Piloted Flange Bearings are designed to be supported by the cartridge of the block. Their primary uses are in applications where the majority of the housing is recessed in the structural member of the frame or support. Sizes up to 3 1⁄2″ are of the single collar design while 3 15⁄16″ thru 5″ use dual locking collars.
♦ +.000 – .002
♦♦ 4 equally spaced unless otherwise noted.
♦♦♦ 6 equally spaced
Part Number | Shaft Size (in.) | Wt. (Lbs.) | App. Wt. (lbs.) | Wt. (Oz.) | A (in.) | AA (in.) | B (in.) | BB (in.) | Bolts Size (in.) | C (in.) | CC (in.) | D (in.) | D (Min.) (in.) | D (Max.) (in.) | E (in.) | F (in.) | F Bolt (in.) | F Dia. Bolt (in.) | F Screw (in.) | G (in.) | H (in.) | Inside Dia. (in.) | J (in.) | K (in.) | Keyway Size (in.) | L (in.) | Length (in.) | M (in.) | N (in.) | Number of Bolts | Outside Dia. (in.) | P (in.) | Pipe Tap | Q (in.) | R (in.) | S (in.) | Set Screw (in.) | T (in.) | V (in.) | W (in.) | Width (in.) | Y (in.) | Press No. | Shipping Wt. (lbs.) | Dia. of Work (in.) | Capacity Over Table (in.) | Capacity Over Plate (in.) | Size of Ram (in.) | Leverage Ratio | App. Tons Press. | Height of Press (in.) | Largest Arbor (in.) | Base Dimensions (in.) | Size of Rolls | Number of Rolls | Split Outer Race |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1.1875 | 5.1 | 2.75 | 5 | 5 | 5 | 2.21875 | 0.75 | 0.375 | 1.3125 | 0.4375 | 3.375 | 2.25 | ||||||||||||||||||||||||||||||||||||||||||||
1.25 | 5.1 | 2.75 | 5 | 5 | 5 | 2.21875 | 0.75 | 0.375 | 1.3125 | 0.4375 | 3.375 | 2.25 | ||||||||||||||||||||||||||||||||||||||||||||
1.375 | 6.3 | 3 | 5.25 | 5.25 | 5.25 | 2.46875 | 0.875 | 0.375 | 1.5 | 0.5 | 3.625 | 2.75 | ||||||||||||||||||||||||||||||||||||||||||||
1.4375 | 6.3 | 3 | 5.25 | 5.25 | 5.25 | 2.46875 | 0.875 | 0.375 | 1.5 | 0.5 | 3.625 | 2.75 | ||||||||||||||||||||||||||||||||||||||||||||
1.5 | 9.1 | 3.375 | 6.125 | 6.125 | 6.125 | 2.78125 | 1.0625 | 0.4375 | 1.5625 | 0.5 | 4.25 | 3.1875 | ||||||||||||||||||||||||||||||||||||||||||||
1.625 | 9.1 | 3.375 | 6.125 | 6.125 | 6.125 | 2.78125 | 1.0625 | 0.4375 | 1.5625 | 0.5 | 4.25 | 3.1875 | ||||||||||||||||||||||||||||||||||||||||||||
1.6875 | 9.1 | 3.375 | 6.125 | 6.125 | 6.125 | 2.78125 | 1.0625 | 0.4375 | 1.5625 | 0.5 | 4.25 | 3.1875 | ||||||||||||||||||||||||||||||||||||||||||||
1.75 | 11 | 3.5 | 6.375 | 6.375 | 6.375 | 2.90625 | 1.1875 | 0.4375 | 1.5625 | 0.5625 | 4.5 | 3.4375 | ||||||||||||||||||||||||||||||||||||||||||||
1.875 | 11 | 3.5 | 6.375 | 6.375 | 6.375 | 2.90625 | 1.1875 | 0.4375 | 1.5625 | 0.5625 | 4.5 | 3.4375 | ||||||||||||||||||||||||||||||||||||||||||||
1.9375 | 11 | 3.5 | 6.375 | 6.375 | 6.375 | 2.90625 | 1.1875 | 0.4375 | 1.5625 | 0.5625 | 4.5 | 3.4375 | ||||||||||||||||||||||||||||||||||||||||||||
2 | 11 | 3.5 | 6.375 | 6.375 | 6.375 | 2.90625 | 1.1875 | 0.4375 | 1.5625 | 0.5625 | 4.5 | 3.4375 | ||||||||||||||||||||||||||||||||||||||||||||
2.1875 | 14 | 3.75 | 7.125 | 7.125 | 7.125 | 3.09375 | 1.1875 | 0.5 | 1.6875 | 0.5625 | 5 | 3.75 | ||||||||||||||||||||||||||||||||||||||||||||
2.25 | 17 | 4 | 7.625 | 7.625 | 7.625 | 3.3125 | 1.3125 | 0.5 | 1.8125 | 0.625 | 5.5 | 4.0625 | ||||||||||||||||||||||||||||||||||||||||||||
2.4375 | 17 | 4 | 7.625 | 7.625 | 7.625 | 3.3125 | 1.3125 | 0.5 | 1.8125 | 0.625 | 5.5 | 4.0625 | ||||||||||||||||||||||||||||||||||||||||||||
2.5 | 17 | 4 | 7.625 | 7.625 | 7.625 | 3.3125 | 1.3125 | 0.5 | 1.8125 | 0.625 | 5.5 | 4.0625 | ||||||||||||||||||||||||||||||||||||||||||||
2.6875 | 26 | 4.5 | 8.75 | 8.75 | 8.75 | 3.6875 | 1.5 | 0.625 | 2 | 0.75 | 6.375 | 4.71875 | ||||||||||||||||||||||||||||||||||||||||||||
2.75 | 26 | 4.5 | 8.75 | 8.75 | 8.75 | 3.6875 | 1.5 | 0.625 | 2 | 0.75 | 6.375 | 4.71875 | ||||||||||||||||||||||||||||||||||||||||||||
2.9375 | 26 | 4.5 | 8.75 | 8.75 | 8.75 | 3.6875 | 1.5 | 0.625 | 2 | 0.75 | 6.375 | 4.71875 | ||||||||||||||||||||||||||||||||||||||||||||
3 | 26 | 4.5 | 8.75 | 8.75 | 8.75 | 3.6875 | 1.5 | 0.625 | 2 | 0.75 | 6.375 | 4.71875 | ||||||||||||||||||||||||||||||||||||||||||||
3.1875 | 43 | 5 | 10.25 | 10.25 | 10.25 | 4.1875 | 1.25 | 0.75 | 2.4375 | 0.875 | 7.375 | 5.4375 | ||||||||||||||||||||||||||||||||||||||||||||
3.25 | 43 | 5 | 10.25 | 10.25 | 10.25 | 4.1875 | 1.25 | 0.75 | 2.4375 | 0.875 | 7.375 | 5.4375 | ||||||||||||||||||||||||||||||||||||||||||||
3.4375 | 43 | 5 | 10.25 | 10.25 | 10.25 | 4.1875 | 1.25 | 0.75 | 2.4375 | 0.875 | 7.375 | 5.4375 | ||||||||||||||||||||||||||||||||||||||||||||
3.5 | 43 | 5 | 10.25 | 10.25 | 10.25 | 4.1875 | 1.25 | 0.75 | 2.4375 | 0.875 | 7.375 | 5.4375 | ||||||||||||||||||||||||||||||||||||||||||||
3.9375 | 58 | 6.25 | 10.875 | 10.875 | 10.875 | 4.5 | 1.5 | 0.75 | 2.6875 | 0.9375 | 8.125 | 5.9375 | ||||||||||||||||||||||||||||||||||||||||||||
4 | 58 | 6.25 | 10.875 | 10.875 | 10.875 | 4.5 | 1.5 | 0.75 | 2.6875 | 0.9375 | 8.125 | 5.9375 | ||||||||||||||||||||||||||||||||||||||||||||
4.4375 | 93 | 6.75 | 13.5 | 13.5 | 13.5 | 4.125 | 1.5 | 0.75♦♦♦ | 3.03125 | 1 | 10.25 | 6.40625 | ||||||||||||||||||||||||||||||||||||||||||||
4.5 | 93 | 6.75 | 13.5 | 13.5 | 13.5 | 4.125 | 1.5 | 0.75♦♦♦ | 3.03125 | 1 | 10.25 | 6.40625 | ||||||||||||||||||||||||||||||||||||||||||||
4.9375 | 122 | 7.25 | 14.75 | 14.75 | 14.75 | 5.0625 | 1.75 | 0.875♦♦♦ | 2.96875 | 1.25 | 11 | 7.40625 | ||||||||||||||||||||||||||||||||||||||||||||
5 | 122 | 7.25 | 14.75 | 14.75 | 14.75 | 5.0625 | 1.75 | 0.875♦♦♦ | 2.96875 | 1.25 | 11 | 7.40625 |
Every Royersford bearing is crafted right here in the USA, combining over a century of hands-on experience with the kind of quality you only get from American manufacturing.
